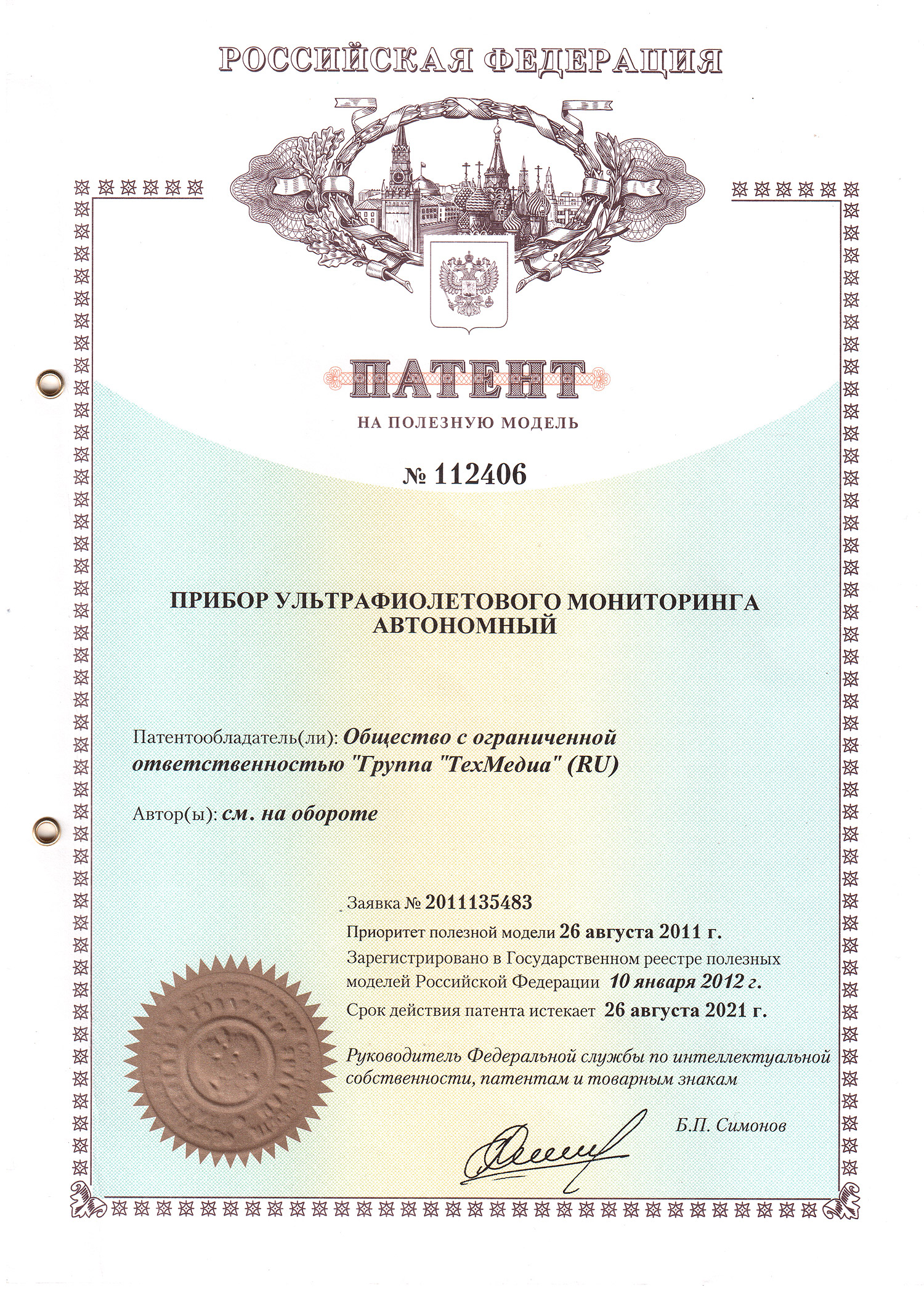

Прибор Ультрафиолетового Мониторинга Автономный (ПУМА)Прибор Ультрафиолетового Мониторинга Автономный (ПУМА)

Предназначен для обнаружения коронного разряда (КР) на высоковольтных линиях электропередач, подстанциях и других объектах, там, где возникновение КР или его повышенная интенсивность свидетельствует о возникновении предаварийных ситуаций (предпробойное состояние изоляторов, расплетение проводов и др.), а также для оценки качества выполненных профилактических работ (таких например как помывка изоляторов), т.е. там, где возможен низкоинтенсивный КР. Отдельное высоковольтное оборудование и участки высоковольтных линий на подстанциях и других местах, наиболее критичных с точки зрения недопущения аварийных ситуаций и в местах, подверженных более интенсивному загрязнению (близость металлургического и химического производств, теплоэлектростанций, железной дороги и т.д.) могут быть снабжены стационарно установленными приборами для круглосуточного мониторинга и раннего обнаружения КР с системой автоматической тревожной сигнализации.

Конструктивно ПУМА представляет собой легкий носимый прибор, снабженный автономным питанием (подзаряжаемый аккумулятор) и средствами индикации КР и измерения его интенсивности в цифровом виде.

В базовом варианте исполнения прибор состоит из следующих основных функциональных частей:

1) ударопрочного эргономичного корпуса с ручкой. Прибор сбалансирован по центру тяжести для удобства работы и меньшей утомляемости оператора.

2) оптической части, состоящей из бленды, кварцевого линзового объектива с диафрагмой, дополнительного полосового оптического фильтра и фотоприемника. Угол зрения входной оптики составляет 0,07-0,3 град., что позволяет уверенно обнаруживать коронный разряд с расстояний 1-200 м. Комбинация оптический фильтр + фотоприемник ограничивает область спектральной чувствительности полосой 190-250 нм, что обеспечивает работу прибора даже в условиях ясного дня напротив солнца (в этой области солнечное излучение полностью поглощается атмосферой). Тем не менее, для коронного разряда этот диапазон длин волн является информативным для его надежного обнаружения. Для обеспечения максимальной чувствительности работы прибора и увеличения обнаружительной способности КР, фотоприемник работает в режиме счета отдельных фотонов. Чувствительность приемного тракта такова, что при интенсивности входного оптического сигнала порядка 10-13 - 10-14 Вт на длине волны 200 нм. частота выходных счетных электрических импульсов фотоприемника составляет порядка 1 импульса в секунду.

Прибор Ультрафиолетового Мониторинга Автономный (ПУМА)

3) электронной части, состоящей из:

- литиевого аккумулятора 1,5 - 5 В;

- высоковольтного преобразователя напряжения 300-350 В для питания фотоприемника;

- стабилизатора- преобразователя для питания низковольтных электрических цепей;

- схемы предварительного усиления, дискриминации и формирования электрических импульсов, возникающих на выходе фотоприемника при попадании на него квантов ультрафиолетового света;

- схемы счета и индикации частоты импульсов на цифровом жидкокристаллическом дисплее, что позволяет оценивать, сравнивать и документировать интенсивности сигнала, пропорционального интенсивности КР. Одновременно счетные импульсы сопровождаются световой индикацией (вспышки светодиода) и звуковым оповещением (бузер) для привлечения внимания оператора;

- схемы индикации разряда аккумулятора и необходимости его подзарядки.

4) к дополнительному оснащению прибора можно отнести жестко закрепленный на его корпусе оптический прицел, с кратностью увеличения 3x-7x, оптическая ось которого совмещена при настройке прибора с оптической осью приемного тракта, что позволяет проводить более детальное обследование объектов с целью точной локализации источника КР.

Техническое обслуживание прибора заключается в периодической подзарядке аккумулятора и очистке входного окна прибора по мере необходимости.

Прибор Ультрафиолетового Мониторинга стационарный

предназначен для обнаружения коронного разряда (КР) на высоковольтных линиях электропередач, подстанциях и других объектах, там, где возникновение КР или его повышенная интенсивность свидетельствует о возникновении предаварийных ситуаций (предпробойное состояние изоляторов, расплетение проводов и др.),. Отдельное высоковольтное оборудование и участки высоковольтных линий на подстанциях и других местах, наиболее критичных с точки зрения недопущения аварийных ситуаций и в местах, подверженных более интенсивному загрязнению (близость металлургического и химического производств, теплоэлектростанций, железной дороги и т.д.) могут быть снабжены стационарно установленными приборами для круглосуточного мониторинга и раннего обнаружения КР с системой автоматической тревожной сигнализации с передачей данных на компьютер

Данные системы можно использоввать для обнаружения открытого огня в дыму на расстоянии до 100 м, например в лесной зоне ("Пума выходит на охоту", Наука и Жизнь)

Ифрокрасный пирометры для разничнх целей серий мини. миди. макси

Инфракрасные термометры серии ПИРОЦЕЛЬС моделей МИДИ и МАКСИ с высоким показателем визирования (150, 200, 250 в корпусе «МИДИ» - 215х60х186мм., вес - 0.6кг; 300, 400 – в корпусе «МАКСИ» 260х63х190мм., вес - 0.7кг) позволяют дистанционно измерять температуру поверхности различных объектов на значительном удалении. Инфракрасный бесконтактный термометр ПИРОЦЕЛЬЦ™ модель МЕДИЦИНА

Применение специальной оптической схемы и уникального для инфракрасных термометров теплового приёмника даёт возможность не только надёжно регистрировать температуру объекта диаметром до 1 мм. на близких расстояниях, но и производить измерения температуры удалённых объектов с минимальным отношением размера круга контроля прибора на контролируемой поверхности к расстоянию до этой поверхности (см. примерные диаграммы поля зрения). Для высоких температур показатель визирования может быть увеличен до значения 500!.
В дополнение к лазерному целеуказателю такие инфракрасные термометры могут быть укомплектованы различными оптическими прицелами, штативами для стационарной установки и другими опциями по заказу.

Инфракрасный бесконтактный термометр ПИРОЦЕЛЬЦ™ модель МЕДИЦИНА не имеет аналогов, абсолютно безопасен и предназначен для:
  • выявления аномальных по температуре участков поверхности тела человека (грудные железы, конечности, ладони, стопы, фаланги пальцев, ушные раковины и т.д.);
  • определения возникновения воспалительных очагов при сложных хирургических операциях;
  • измерения поверхностных температур различных участков тела человека и животных;
  • получения информации о разности температур различных точек с разрешением 0,1°С.

Пирометрический КОМПЛЕКС

Был разработан, изготовлен и апробирован пирометрический комплекс серии ПИРОЦЕЛЬС®-КОНТРОЛЬ КБ ДИПОЛЬ с диапазоном измеряемых температур +10,0°...+50,0°, разрешением по температуре 0,3°С. Предел допустимой абсолютной основной погрешности ( в диапазоне рабочих температур (20±5)°С  = (0,3 + 0,01x|Тт|)°С или ? = 0,3°С+0,01x|Тт|)°С, где Тт – показания прибора, коэффициентом визирования 1:300, тип прицельного устройства (целеуказатель), выключаемый красный лазерный (1 класс опасности), питание комплекса 220V, диапазоном температур при эксплуатации - от –10 до +50°С, с устойчивостью наружных поверхностей к дезинфекции, а главное – с визуализацией и регистрацией изображения объектов и тела человека в видимой области спектра без непосредственного контакта с людьми, подачей звукового и текстового сигнала опасности при повышении заданных пороговых значений температур. Масса ИК датчика и камеры изготовленной системы составила не более 1,5кг. Общая комплектация поставляемого оборудования - блок питания, кабель связи, переносной компьютер, приспособление для крепления.
